Z-BOOMS Articulating Booms
Z-BOOMSシリーズ
Zシリーズは、Genieが世界に誇るバッテリー自走式多関節ブーム型高所作業車です。
多関節ブームに関わらず、アウトリガを搭載しておらず、作業角についての作業範囲の規制や走行規制がありません。
またコンパクト設計により、後方小旋回(車幅内)を保ちます。狭い作業現場でも、旋回や移動が容易に行えます。
走行用モーターコントローラー搭載により、機械不具合時の自己診断を実施し、不具合箇所を迅速に診断します。

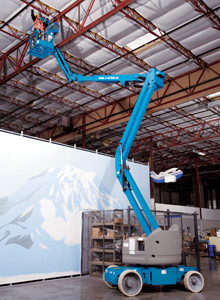

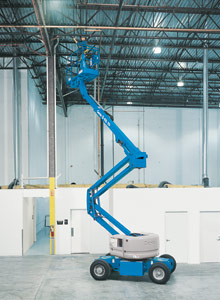

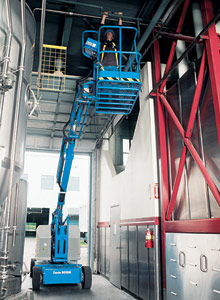

日本の建築現場、工場等で多く使用されています。
- 高所作業車特別教育(作業台床高さ10m未満,Z30)もしくは高所作業車技能講習修了者(Z34以上)のみの操作可能
- 作業台の自動水平
- 多関節ブームによる8動作
- 後方小旋回(車幅内)
- DC48Vバッテリー
- DC24V使用による非常用モーター
- 電動走行モーター/作業機油圧モーター
- ノンマーキングタイヤ
オプション装備
- フラッシュビーコン

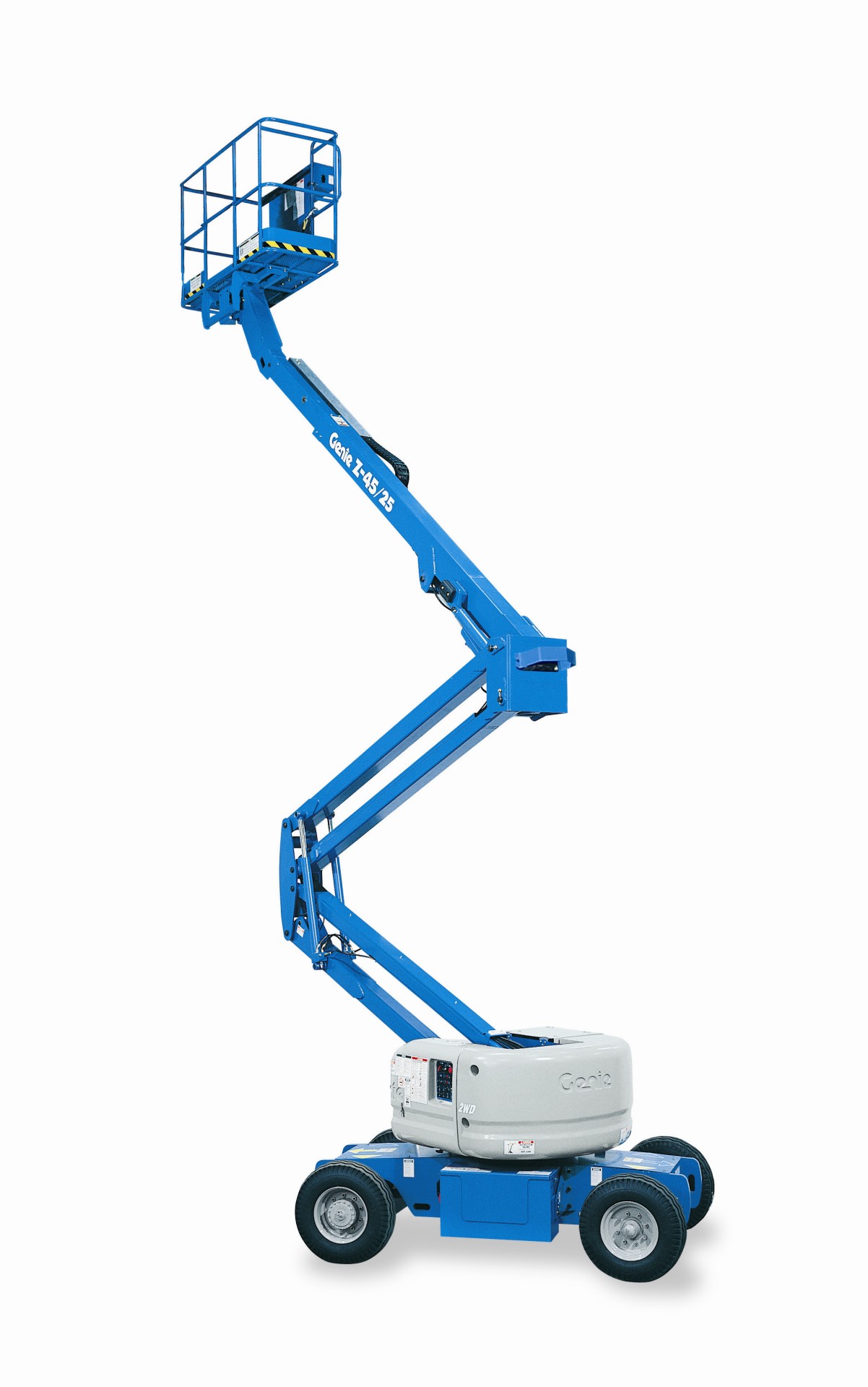

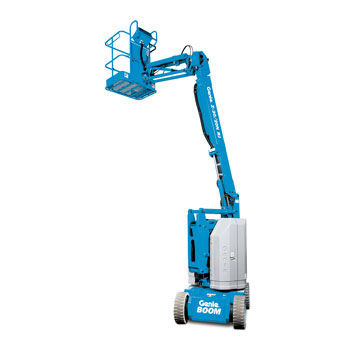

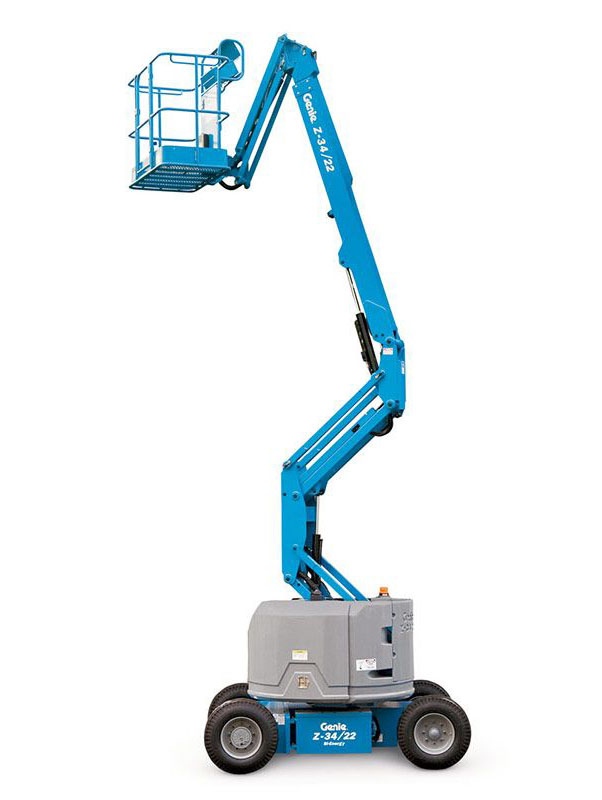

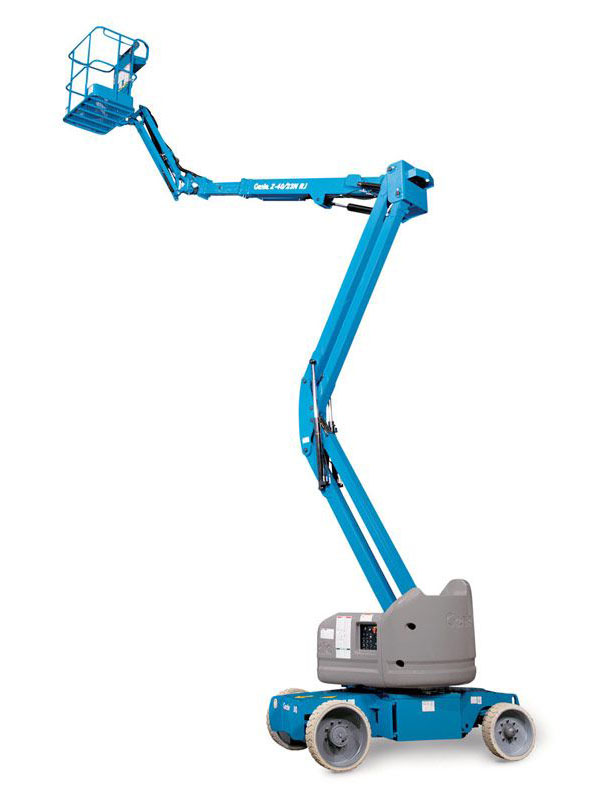

| MODEL(クリックで実写表示) | Z-30/20N RJ | Z-34/22N（DC）(BE) | Z-40/23N RJ | Z-45/25J（DC）（BE） |
|---|---|---|---|---|
| 最大作業床高さ | 8.89m | 9.75m | 12.32m | 13.92m |
| 最大水平リーチ長さ | 6.25m | 6.78m | 6.91m | 7.65m |
| 作業台寸法 長さ×幅 | 0.76m×1.17m | 0.76m×1.42m | 0.76m×1.17m | 0.76m×1.83m |
| 最大積載荷重 | 227kg | 227kg | 227kg | 227kg |
| 作業台 水平回転幅 | 180° | 180° | 180° | 160° |
| 垂直 ジブ回転幅 | 139° | 139° | 130° | 135° |
| 水平 ジブ回転幅 | 200° | - | 180° | - |
| ターンテーブル回転幅 | 355° | 355° | 355° | 355° |
| 機体寸法(運搬時) 長さ×幅×高さ | 3.66m×1.19m×2.24m | 4.19m×1.47m×2.26m N 4.08m×1.73m×2.26m (DC) (BE) |
6.53m×1.50m×1.98m | 1.40m×0.74m×2.78m |
| ホイールベース | 1.60m | 1.88m | 1.96m | 2.03m |
| 地上クリアランス（中央） | 0.09m | 0.14m N | 0.15m (DC) (BE) | 0.18m | 0.24m |
| 最小回転半径（外輪） | 3.23m | 4.08m N | 3.98m (DC) (BE) | 3.20m | 4.26m |
| 走行速度(作業台降下時) | 0〜4.8km/h | 0〜6.4km/h | 0〜7.2km/h | 0〜4.8km/h |
| 走行速度(作業台上昇時) | 0〜1.1km/h | 0〜1.1km/h | 0〜1.1km/h | 0〜1.1km/h |
| 登坂能力 | 35% (19.3°) | 35% (19.3°) N 30% (16.7°) (DC) (BE) |
30% (16.7°) | 30% (16.7°) |
| 機体重量 | 6,450kg | 5,171kg N 4,990kg (DC) 5,443kg (BE) |
6,940kg | 7,394kg (DC) | 7,620kg (BE) |
| 動力 | 48V DC | 48V DC 48V DC & 8.9kW Kubota diesel (BE) |
48V DC | 48V DC 48V DC & 8.9kW Kubota diesel (BE) |
| 接地圧 | 7.24kg/㎠ | 7.24kg/㎠ | 14.00kg/㎠ | 7.03kg/㎠ |
| 最大輪荷重 | 2,925kg | 2,267kg N 2,177kg (DC) 2,222kg (BE) |
3,583kg | 3,355kg (DC) | 3,674kg (BE) |
